Proyecto de Canal de Riego desde la Represa de Massingir, Mozambique

Massingir, Mozambique

Massingir - Mozambique
Empresa: SIRYD
Ubicación: Massingir (Mozambique)
Web: WATER4FIELD
Nombre: Carlos Felipe Lucas
Cargo: Dirección y Ejecución de Proyectos
Actividad principal: Proyecto y construcción de sistemas de riego y drenaje agrícola.

Caso de Uso

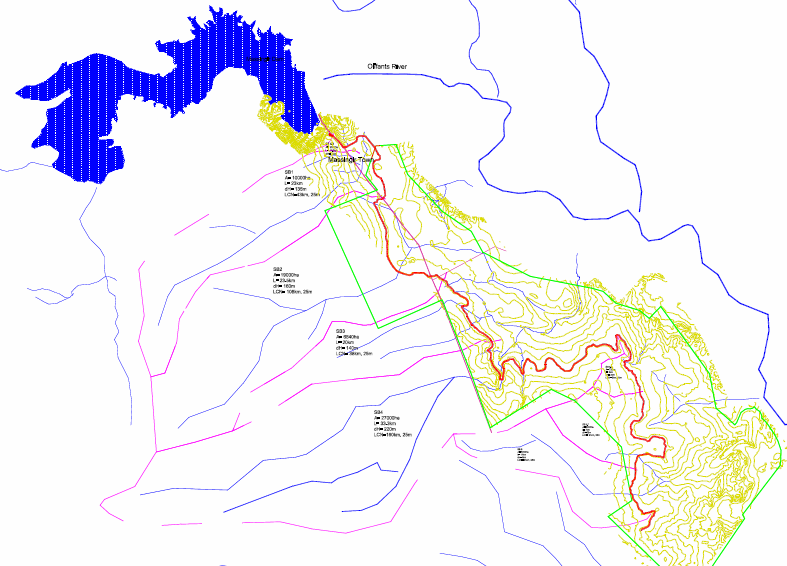

El proyecto consiste en el trazado y cálculo de volúmenes de 70km de canal, con un caudal de 25 a 5 m³/s, con diferentes secciones transversales y sus transiciones. Al ser de esa longitud y con muchas variables, considerado en conjunto es un desafío con sensibilidad alta.

Ubicación de la cabecera del canal y estación de bombeo. La margen del embalse es un punto de ensilladura con laderas en roca que obligo a varios planteos y cálculos del tramo inicial.

El trazado en los primeros 20km es complejo, porque cruza el pueblo Massingir y fue necesario la evaluación de diferentes trazados y revestimiento de sección de flujo, es decir calcular con cualquier cambio por pequeño que fuere.

El trazado intercepta 700 km² de cuenca superficial, apoyado sobre diferentes tipos de suelos.

TcpMDT Profesional - Proyecto completo

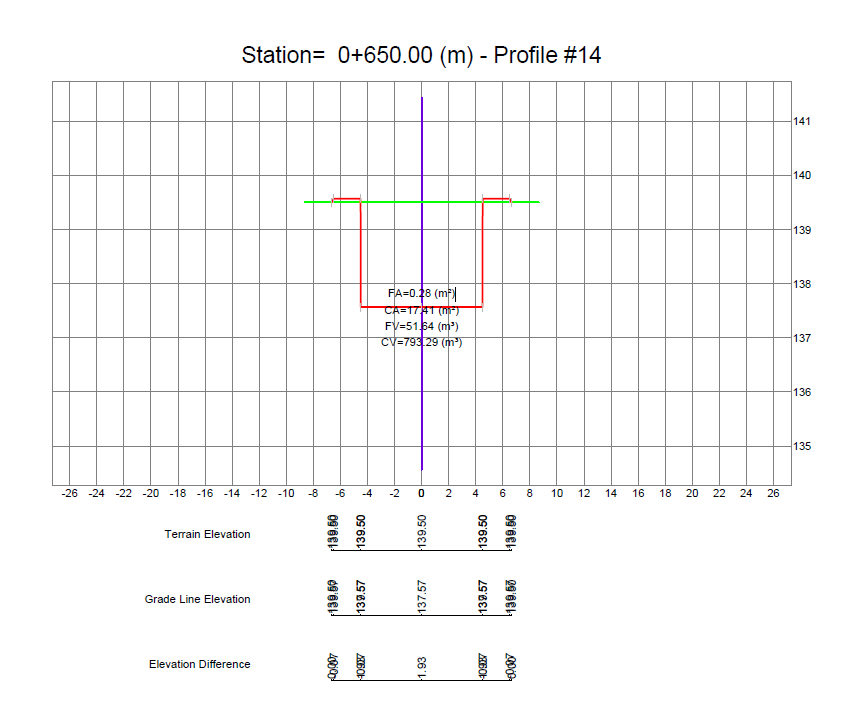

Se estudiaron varias alternativas de trazado en planta y de rasante de fondo, elaborando modelos con al menos 15 secciones transversales tipo (diferentes revestimientos) y sus transiciones. Se obtuvo finalmente el volumen para valorar los costos de movimiento de tierras. En todos los casos el cálculo de volumen fue realizado cada 25m.

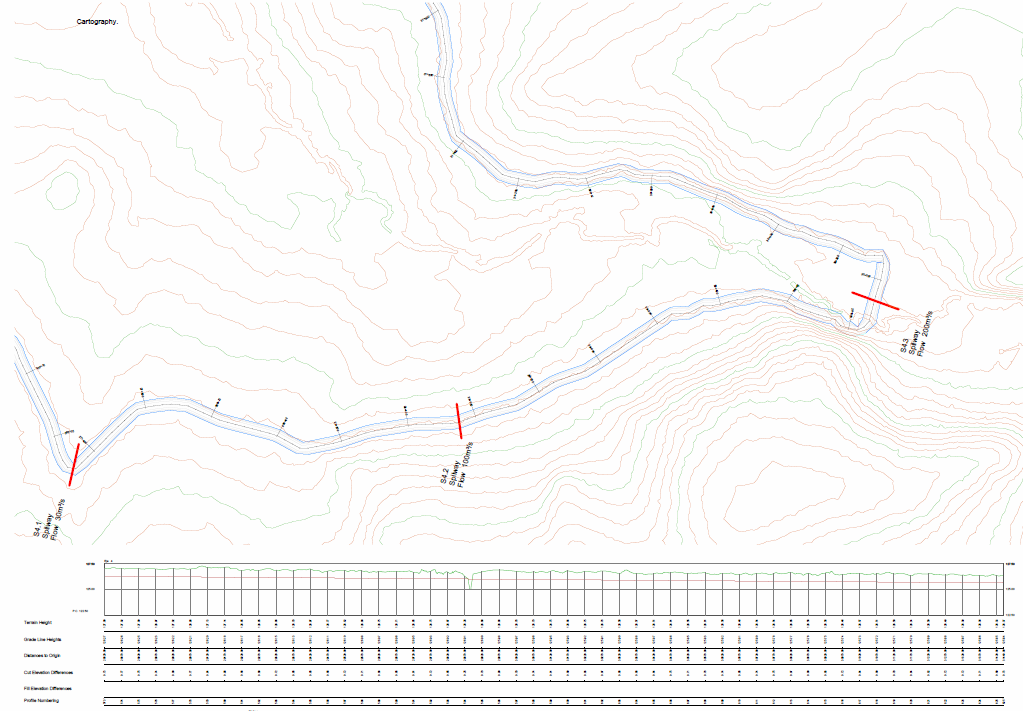

TcpMDT Profesional - Trazado

Fue un proceso iterativo, asignando secciones transversales tipo según la necesidad de riego y dificultades del tramo atravesado. Se realizaron cálculos propios para la hidrología y riego, alguna revisión con los programas del HEC y para la obra lineal el programa de cálculo MDT9.

TcpMDT Profesional - Sector
TcpMDT Profesional - Sector
TcpMDT Profesional
TcpMDT Profesional

Solución completa para proyectos de Topografía e Ingeniería Civil

  • El uso para el cálculo es sencillo e inmediato.
  • El proceso de dibujo de transversales lleva poco tiempo, aun para este caso de 70km y secciones tipo declaradas en 30 estaciones del recorrido.
  • Después de obtenido el diseño y calculo final, se puede entregar a cualquier dibujante CAD y éste puede manejar los elementos sin estar obligado a usar el software MDT.
  • Tiene posibilidad de cambiar el idioma y personalizar los gráficos.
  • El costo es muy razonable, tanto para una licencia anual como para una permanente.
  • La marca ofrece soporte técnico, que actúa en tiempo y forma si es requerido.

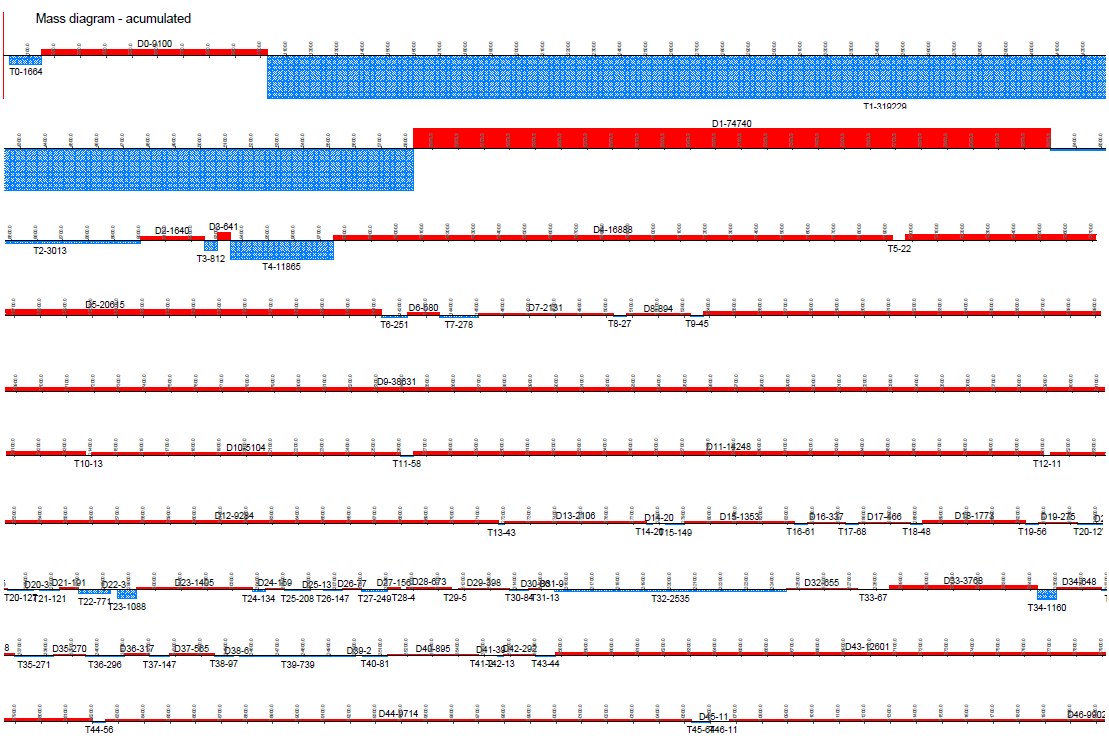

TcpMDT Profesional - Diagrama de Masas
