Creación de un modelo CAD en 3D a partir de una nube de puntos en 3D en Tauranga, Nueva Zelanda
| Empresa: | SURVEY SOLUTIONS |
| Ubicación: | Tauranga (Nueva Zelanda) |
| Sitio web: | https://www.surveysolutions.co.nz/ |
| Nombre: | Allan Hosking |
| Posición: | Director |
| Actividad Principal: | Distribuidor de soluciones GNSS y de escaneo láser 3D |
| Distribuidor: | ARTEC 3D & SOUTH |
Caso de Uso
Las nubes de puntos 3D se generan con más frecuencia en los proyectos mediante levantamientos aéreos, UAV, SLAM y escáneres láser terrestres. Estos dispositivos son cada vez más asequibles, por lo que se pueden utilizar en proyectos más pequeños. Aunque las nubes de puntos se utilizan en diversos programas de CAD desde hace varias décadas, la mayoría son caros y suelen requerir mucho tiempo para generar resultados. De hecho, incluso hoy en día hay muchos programas de CAD en el mercado que no funcionan con nubes de puntos.
El tamaño de los archivos de nubes de puntos 3D suele ser un factor limitante, ya que varía entre decenas de megabytes y decenas de terabytes. Por lo general, los datos quedan aislados en los proyectos y no se aprovecha todo su potencial. Esta situación limita enormemente el uso de las nubes de puntos 3D en los proyectos. Se necesita una solución de software independiente del fabricante que permita generar modelos CAD 3D nativos a partir de nubes de puntos de cualquier origen de forma fácil y eficiente.

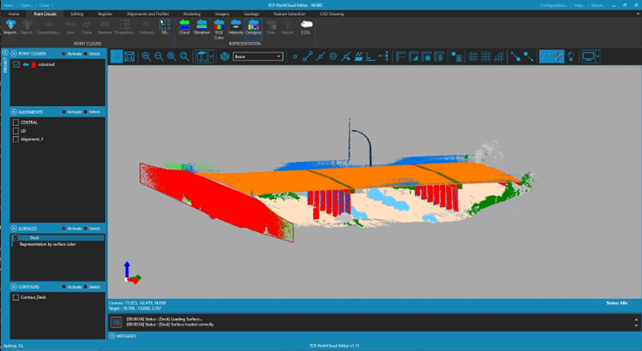

Nube de puntos clasificada con modelado 3D
Se seleccionó el dispositivo SOUTH ME SLAM RTK para realizar una prueba de medición de un puente. El área de trabajo se midió en varios minutos, que fue el tiempo que se tardó en recorrerla. El resultado fue una nube de puntos 3D detallada, georreferenciada y coloreada.
El software tcp PointCloud Editor es una solución independiente y asequible que se utilizó para convertir la nube de puntos 3D en un modelo 3D. La importación de la nube de puntos al programa llevó unos minutos. Las amplias herramientas del programa permiten crear clasificaciones de nubes de puntos, secciones, perfiles, modelos digitales del terreno (MDT) y extrusiones para formas y geometrías complejas.

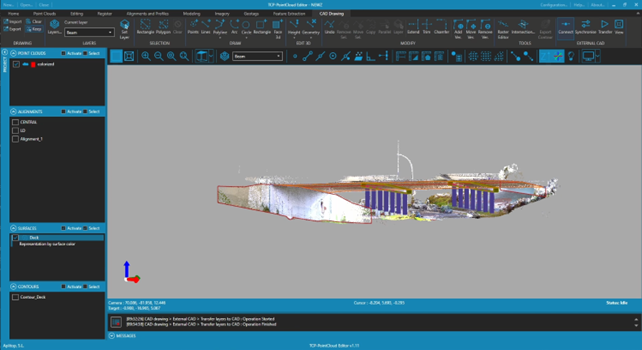

Nube de puntos RGB con modelado 3D
- El resultado final fue un modelo 3D en formato DWG, compatible con cualquier software CAD del mercado que admita el estándar industrial DWG.
- El tiempo total de procesamiento en la oficina, desde la nube de puntos 3D hasta el modelo CAD 3D DWG, fue inferior a 30 minutos.
- La nube de puntos 3D LAS original tenía un tamaño de archivo de 1,1 GB, por lo que resultaba difícil enviarla por correo electrónico o utilizarla con otros programas. El modelo DWG generado por tcp PointCloud Editor tenía un tamaño de 329 KB (0,3 MB), por lo que se podía enviar fácilmente por correo electrónico y utilizar en paquetes CAD de terceros.
- La curva de aprendizaje fue mínima y contó con un buen apoyo gracias a la documentación y los vídeos formativos.
Entidades 3D superficie de la cubierta representada como caras 3D
