Modelação Interior de um Edifício de Escritórios para Mapeamento e Gestão de Instalações em Milão, Itália

Modelagem Interior de Edifício de Escritórios para Gestão e Mapeamento de Instalações em Milão, Itália

Modelagem Interior - Milão
Empresa: Stonex
Localização: Milão (Itália)
Website: https://www.stonex.it/
Nome: Equipe Stonex
Cargo: Equipe de Topografia Técnica
Atividade Principal: Desenvolvimento de tecnologias e soluções topográficas

Caso de Uso

Este projeto se concentrou na varredura e modelagem 3D de um edifício de escritórios interior. O principal desafio tecnológico foi documentar e processar rapidamente os dados de uma densa nuvem de pontos capturada por um scanner laser portátil.

Atenção especial foi dada ao mapeamento de elementos críticos de segurança, como saídas de emergência e extintores, enquanto preparava os dados para integração em sistemas de gestão de instalações. Um dos principais requisitos era converter a varredura em elementos classificados e desenhos CAD estruturados adequados para planejamento e documentação de instalações.

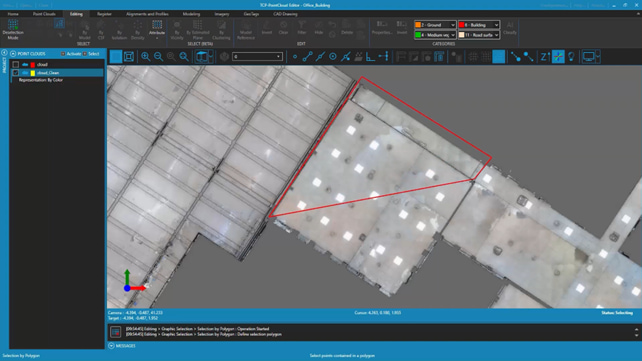

Seleção gráfica

Seleção gráfica de elementos na nuvem de pontos para análise detalhada e classificação do interior do edifício.

O edifício foi digitalizado em uma única sessão de 10 minutos usando o scanner Stonex X120GO. A aplicação GO foi usada em paralelo para capturar imagens geoetiquetadas de objetos-chave.

Com o Tcp PointCloud Editor, a varredura original contendo 87 milhões de pontos foi filtrada e limpa para reter 23 milhões de pontos relevantes. A função de classificação automática baseada em IA foi aplicada para distinguir paredes, tetos, pisos, móveis e janelas.

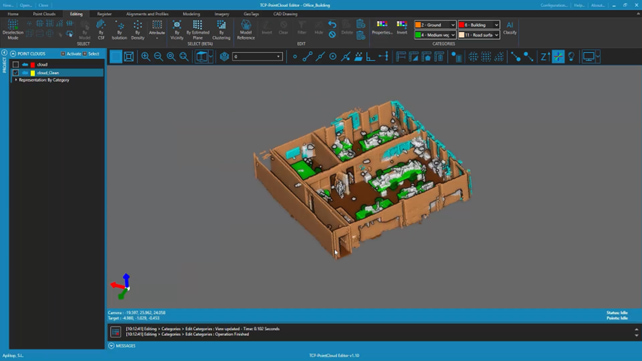

Classificação automática

Classificação automática baseada em IA para distinguir elementos arquitetônicos como paredes, tetos, pisos, móveis e janelas.

As ferramentas de classificação manual permitiram o ajuste fino de elementos planos como paredes e tetos. As etiquetas geográficas foram adicionadas e gerenciadas dentro da nuvem de pontos, associando imagens e documentação a localizações do mundo real.

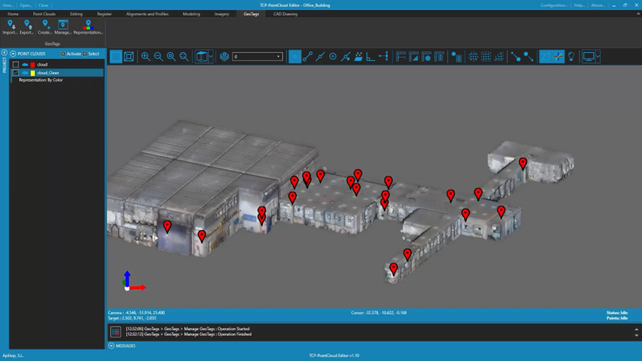

Gerenciar etiquetas geográficas

Gerenciamento de etiquetas geográficas para associar imagens e documentação a localizações específicas da nuvem de pontos.

Os plantas baixas e modelos 3D foram gerados desenhando na nuvem de pontos e usando ferramentas de edição baseadas em raster. O projeto foi concluído com a publicação do conjunto de dados completo no TcpShare, permitindo que os colaboradores visualizem e meçam a nuvem de pontos e seus componentes derivados de CAD on-line.

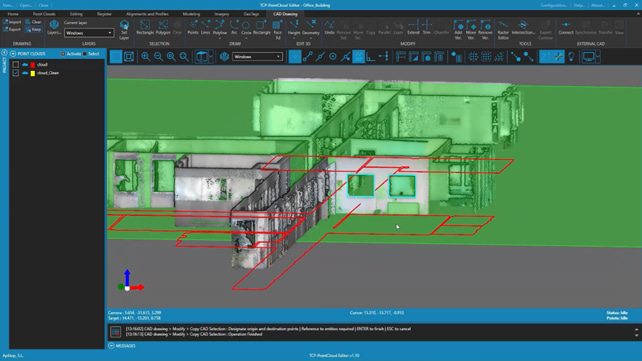

Desenho CAD

Geração de plantas e desenhos CAD diretamente a partir da nuvem de pontos para documentação de instalações.

Tcp PointCloud Editor
Software utilizado: Aplitop Tcp PointCloud Editor

Software de gestão de nuvem de pontos para projetos topográficos

  • O projeto resultou em economia significativa de tempo graças à combinação de ferramentas de classificação automática e manual.
  • A equipe foi capaz de criar um modelo detalhado e preciso do interior, incluindo equipamento de segurança e móveis, que agora pode ser usado para fins de gestão de instalações.
  • O uso de etiquetas geográficas enriqueceu o conjunto de dados com informações contextuais valiosas, como fotos e documentação.
  • A capacidade de gerar desenhos CAD diretamente da nuvem de pontos permitiu um processo de design mais rápido.
  • Compartilhar o modelo final através do TcpShare melhorou a colaboração da equipe e permitiu que as partes interessadas externas revisassem e validassem os resultados.
  • A equipe confirmou o alinhamento entre os dados capturados e os planos CAD existentes, que suporta tarefas de controle de qualidade e planejamento.
