A ACRE lidera um projeto rodoviário estratégico com dados LiDAR obtidos com drone DJI e processados com TcpPointCloud Editor

ACRE lidera projeto estratégico de rodovias com dados LiDAR obtidos com Dron DJI e processados com TcpPointCloud Editor

Levantamento topográfico - Madrid, Espanha
Empresa: ACRE
Localização: Ciempozuelos (Madrid) Espanha
Site: www.grupoacre.es
Nome: Óscar González
Cargo: Diretor de Topografia
Atividade principal: Especialistas em topografia, geodesia e medição, oferecendo produtos de qualidade, assessoria personalizada, suporte técnico e atendimento ao cliente.

Estudo de caso

A duplicação e beneficiação de uma estrada existente exigiu um mapeamento detalhado numa área de quase 300 hectares, uma tarefa complexa devido à orografia do terreno e à densa vegetação. Executá-lo com métodos convencionais teria sido caro e demorado, além de limitar a precisão do modelo digital de terreno.

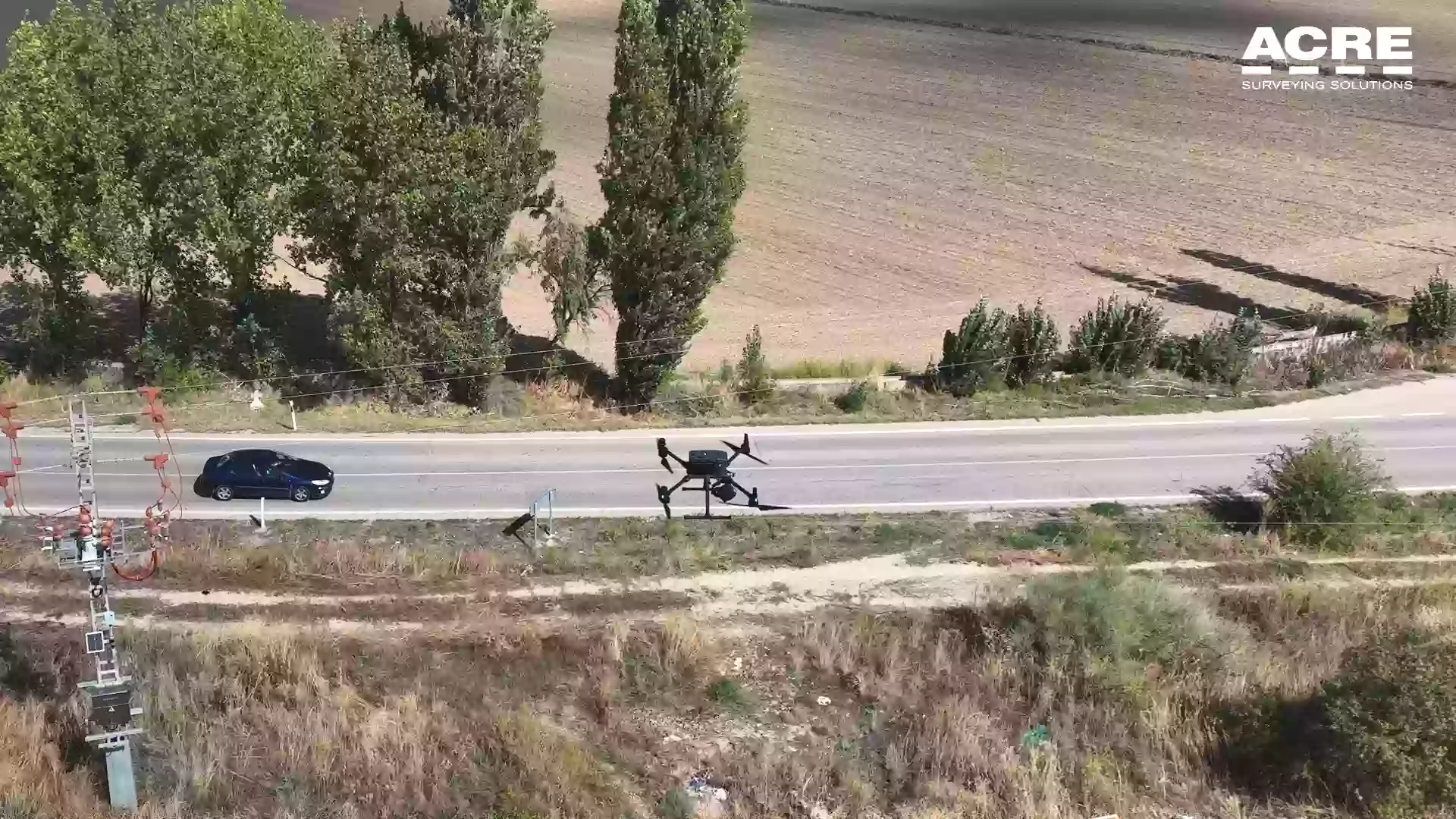

Área do projeto com terreno complexo e vegetação densa

Área do projeto com terreno complexo e vegetação densa

Para enfrentar este desafio, foi utilizado um drone DJI 350 RTK equipado com o sensor Zenmuse L2 LiDAR, realizando uma captura de dados precisa em mais de 300 hectares num único dia de voo.

A nuvem de pontos obtida foi inicialmente processada com o software DJI Terra, que permitiu extrair os pontos do terreno. Esta análise foi complementada com ferramentas manuais do tcp PointCloud Editor da Aplitop, aperfeiçoando a segmentação da vegetação, rotas de comunicação e terreno natural.

Além disso, a integração com o ecossistema de aplicações da Aplitop, como o tcpMDT, facilitou a criação de modelos digitais de terreno, perfis e cálculos de volume, garantindo resultados interoperáveis e de alta qualidade.

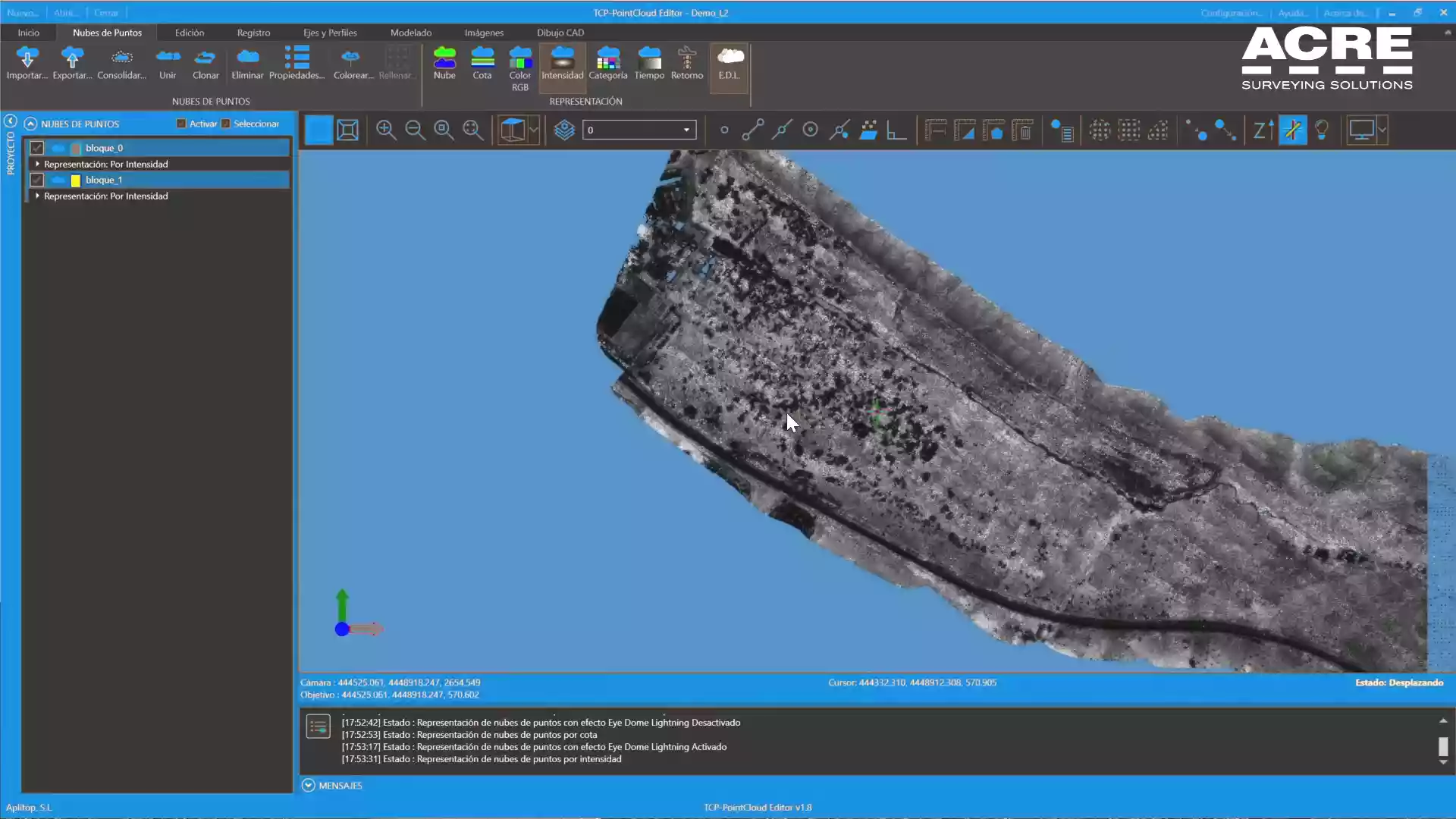

Processamento da nuvem de pontos com tcp PointCloud Editor

Processamento da nuvem de pontos com tcp PointCloud Editor

Tcp PointCloud Editor
Software utilizado: Aplitop Tcp PointCloud Editor

Software de gerenciamento de nuvens de pontos para projetos de topografia

tcpMDT
TcpMDT Professional

Software para modelagem digital de terreno e projetos de engenharia civil

  • Graças à combinação do drone DJI 350 RTK com o sensor Zenmuse L2 LiDAR, o software DJI Terra e as ferramentas tcp PointCloud Editor da Aplitop, o projeto alcançou benefícios significativos.
  • Os custos e tempos de trabalho foram significativamente reduzidos pela captura de grandes áreas em um único dia, enquanto alta precisão foi alcançada nos modelos digitais gerados.
  • Além disso, a publicação da nuvem de pontos on-line foi facilitada, permitindo que os clientes visualizem as informações facilmente e sem a necessidade de gerenciar arquivos grandes.

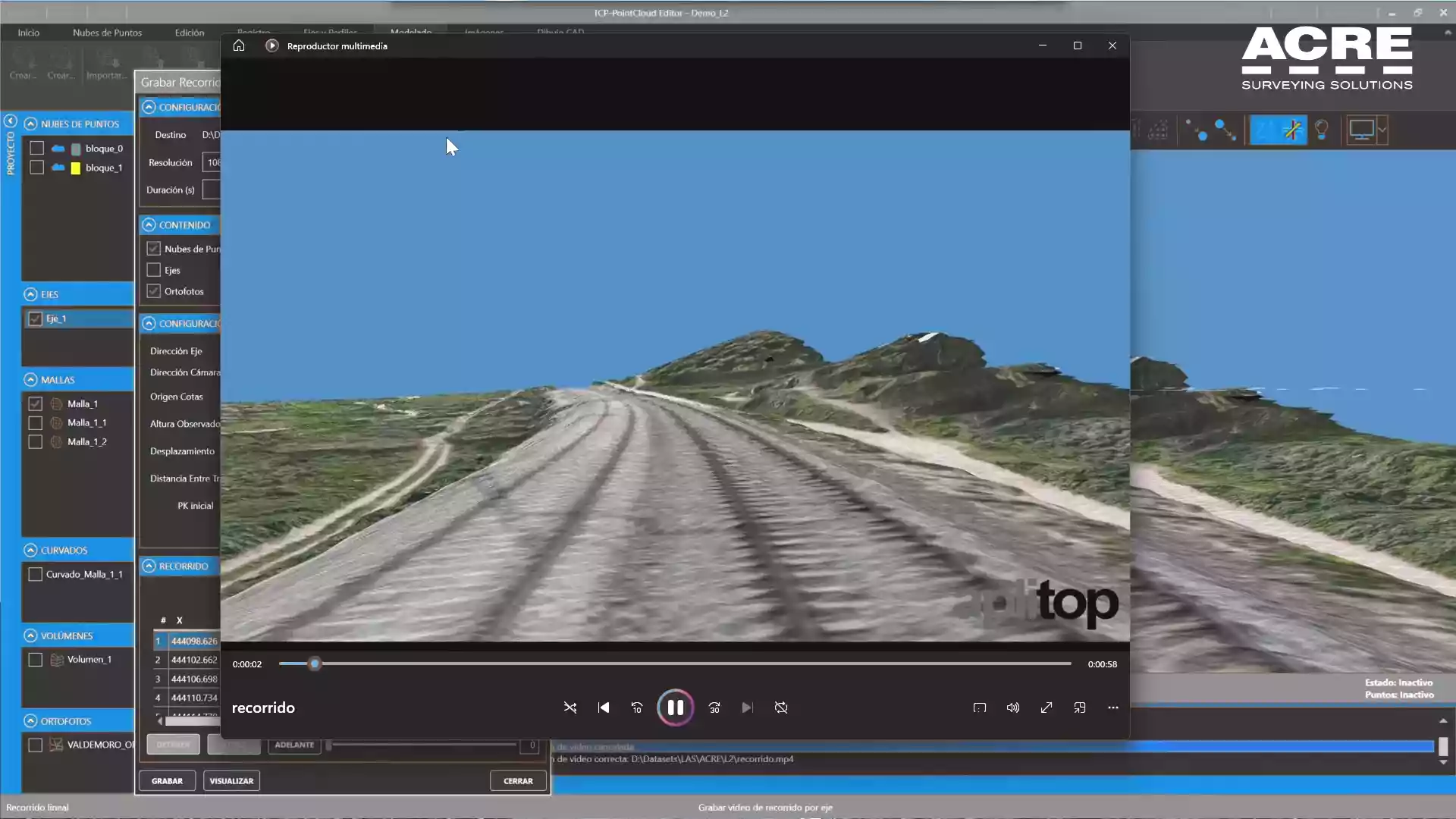

Modelo digital de terreno gerado a partir da nuvem de pontos

Modelo digital de terreno gerado a partir da nuvem de pontos
